matlab对三维图形的处理提供了很多的处理方式,matlab在采用默认设置画mesh图形时,对叠压在后面的图形做了影藏处理,但有时候却需要透视效果。本片经验就像大家介绍一下matlab对三维图形的透视、镂空和裁切处理。

1.透视图形,matlab提供的透视图形的指令,调用方式如下:

hidden off   %透视被叠压的部分

hidden on   %隐藏被叠压的部分

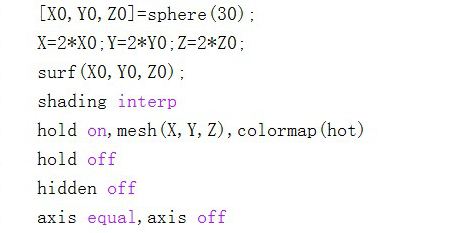

下图是演示透视的代码,如下图所示:


2.透视演示图形,如下图所示:

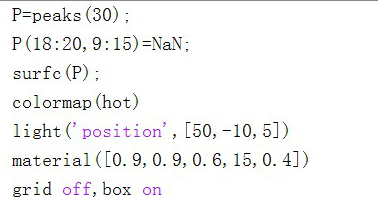

3.镂空图形,下面是演示如何利用“非数”NaN,对图形进行镂空处理的演示代码:

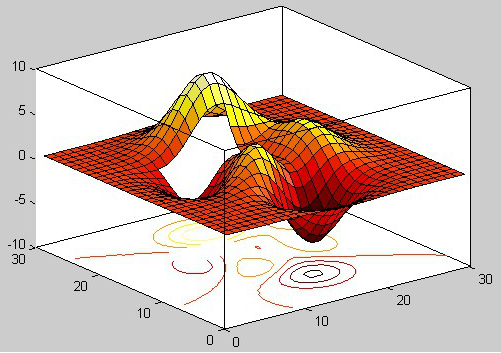

4.镂空演示具体图形,如下图所示:

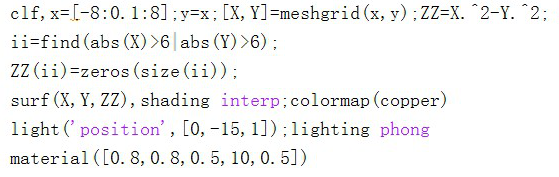

5.裁切.NaN处理的图形不会产生切面,如果为了看清图形而需要表现切面,那么应该把被切部分强制为零。下面是表现切面的具体代码:


6.下面是利用matlab处理的裁切图形,如下图所示:
