matlab里面有一个Mapping toolbox工具箱,可以利用该工具箱绘制地图,下面我就向大家介绍一下如何利用matlab绘制世界地图。

1.先欣赏一下网上的世界地图,

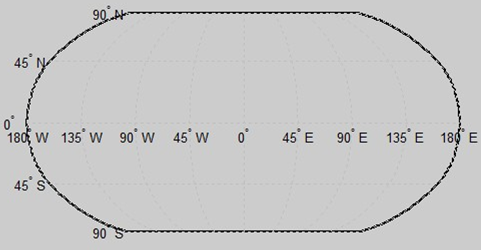

2.下面开始绘制世界地图:先画出图床。指令:worldmap world,绘制结果:

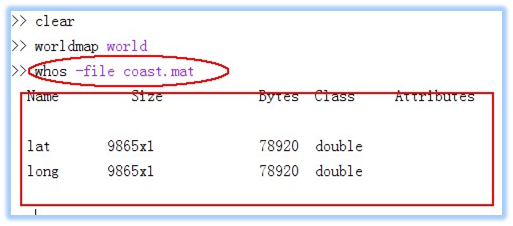

3.导入低分辨率的世界海岸线离散数据点。当按照给定的顺序链接这些数据的时候,似的大陆海岸线、主要岛屿、内海都可以显示出来,顶点的维度和经度是存储在一个matlab矢量文件中,下面先查看一下列表文件中的变量:

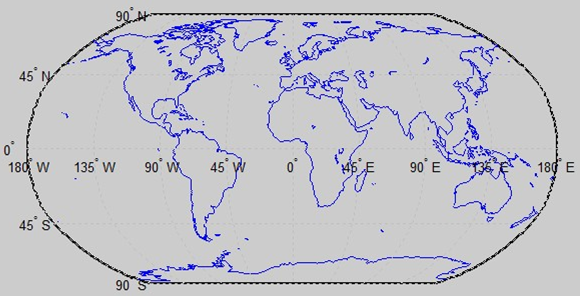

4.导入数据并绘制海岸线,指令:load coast;plotm(lat, long)

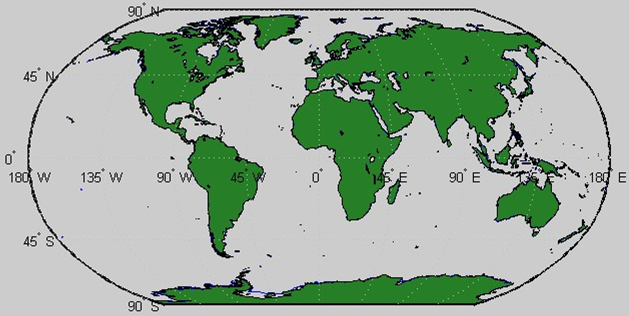

5.给陆地添上颜色,使用指令为:geoshow('landareas.shp', 'FaceColor', [0.15 0.5 0.15])

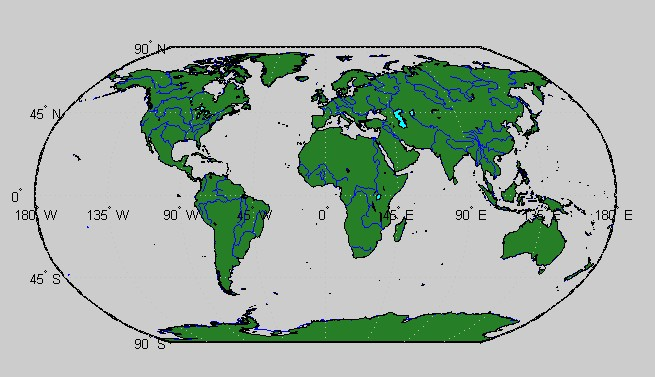

6.绘制地图上的河流和湖泊,指令为:

geoshow('worldlakes.shp', 'FaceColor', 'cyan')

geoshow('worldrivers.shp', 'Color', 'blue')

绘制结果如下图所示:

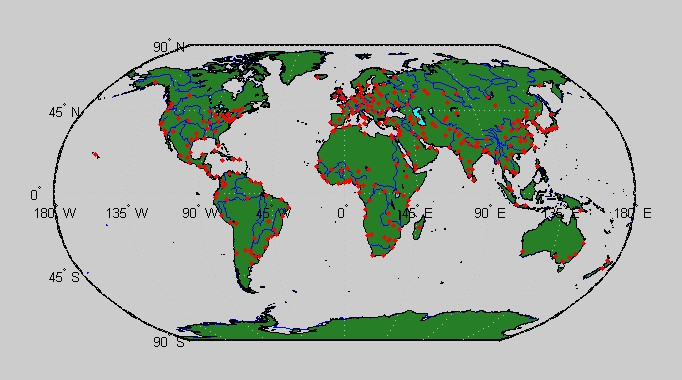

7.画上主要的城市,用点表示,指令为:

geoshow('worldcities.shp', 'Marker', '.','Color', 'red')
